Автоматика для двостулкових воріт Roger Technology KIT R20/510 maxi комплект

Ціну уточнюйте

  • В наявності
Автоматика для двостулкових воріт Roger Technology KIT R20/510 maxi комплект
Автоматика для двостулкових воріт Roger Technology KIT R20/510 maxi комплектВ наявності
Ціну уточнюйте
+380 (95) 672-44-88
0669293867Просчет окон
  • +380 (96) 672-44-88
+380 (95) 672-44-88
0669293867 Просчет окон
  • +380 (96) 672-44-88

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

KIT R20/510

Електропривод для двостулкових воріт вагою до 800 кг і довжиною воріт до 7 м.

KIT R20/510

KIT R20/510 - фото №1

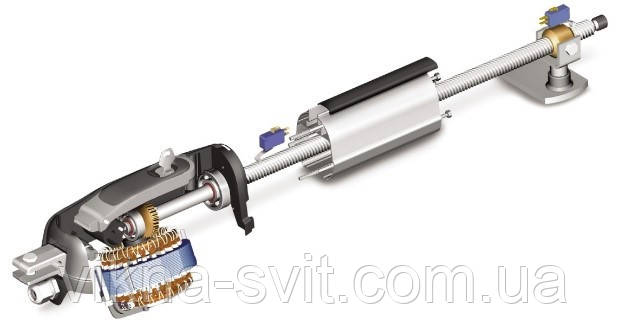

KIT R20/510 - фото №5Благодячи похилому розміщенню двигуна, високе тягове зусилля шарнірної втулки досягається використанням у конструкції редуктора всього лише однієї передньої сходинки, що неабияк знижує масу приводу. Обертання двигуна через сталевий черв'як передається на шестірню ходового гвинта, виготовлену з бронзи. За такого поєднання конструкційних матеріалів істотно зменшується тертя, нагрівання та знос деталей.
KIT R20/510 - фото №6Зталевий п'ятизахідний ходовий гвинт із малим кроком нарізання, підданий прецизійному шліфуванню та загартуванню, підтримуваний двома кулькопідшипниками з боку редуктора та підшипником ковзання з протилежного краю привода, забезпечує рівномірне розподіл зусилля на контактній поверхні шарнірної втулки. Отже, реалізується виняткова плавність руху воріт і міцність конструкції.
KIT R20/510 - фото №8Замоблокувальний редуктор надійно замикає ворота без встановлення додаткових замків. На випадок, якщо немає напруги в електромережі, для відкривання воріт вручну, передбачена міцна та зручна ручка розблокування, що відмикається персональним ключем.
KIT R20/510 - фото №9Коцові вимикачі відкривання й закривання розміщені в пазу, зробленому у верхній частині кожуха ходового гвинта та захищені кришкою. Швидке регулювання кінцевих положень ходу воріт здійснюється простим переміщенням каретки вимикача до потрібної точки спрацьовування.
KIT R20/510 - фото №10Зтартовий конденсатор і кінцеві вимикали скомтовані на клемній колодці всередині корпусу привода, унаслідок чого неабияк спрощуються всі електричні під'єднання. Штатний кабельний затискач дає змогу здійснювати безпечне та герметичне введення кабелю різного діаметра.

Технічні характеристики
МодельR20/300R20/500
Клас захисту (IP):5454
Електроживлення мотора (В/Гц):~220/50~220/50
Номінальна потужність (Вт):200200
Струм (А):1.11.1
Інтенсивність використання (%):5050
Термозапобіжник мотора (°С):140140
Лінійне тягове зусилля (Н):400÷3000400÷3000
Хід тягової втулки (мм):320520
Швидкість тягової втулки (см/с):1.661.66
Час відкривання на кут 90° (з):1827
Маса привода (кг):7.27.8
Діапазон робочих температур (°С):-25.....+70


Габаритні розміри

KIT R20/510 - фото №11

Рекомендовані установлювальні розміри

KIT R20/510 - фото №12

Модель R 20 / 3...Модель R 20 / 5...
801709010021090
802109015021090
1002009015030090
13013090250180110
120140100220200110
130150105180130120
150100120210180120
С (мм)D (мм)E (мм)С (мм)D (мм)E (мм)
9073090190950123

Грани використання


KIT R20/510 - фото №13

Комплектація

  • електромеханічні приводи R20/500 — 2 шт.
  • кінцеві вимикачі електромеханічні MC770 — 2 шт.
  • приймач внутрішній 2х канальний H93/RX22A/I — 1 шт.
  • пульт радіокерування 2х канальний E80/TX52R/2 — 2 шт.
  • сигнальна лампа 24V з вбудованою антеною FIFTHY/230 — 1 шт.

Характеристики
Основні
ВиробникRoger Technology
