Автоматика для двостулкових воріт Roger Technology KIT BE20/210 GO maxi комплект

Ціну уточнюйте

  • В наявності
Автоматика для двостулкових воріт Roger Technology KIT BE20/210 GO maxi комплект
Автоматика для двостулкових воріт Roger Technology KIT BE20/210 GO maxi комплектВ наявності
Ціну уточнюйте
+380 (95) 672-44-88
0669293867Просчет окон
  • +380 (96) 672-44-88
+380 (95) 672-44-88
0669293867 Просчет окон
  • +380 (96) 672-44-88

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Безщітковий інтенсивний привод для двостулкових воріт зі стулкою до 4 м


Міцний сталевий гвинт із ходовою гайкою та вилкою

Вилка та гайка, у гвинтовий передавання, виготовлені з матеріалів найвищої якості. Зокрема, бронзова гайка, яка рухається загартованим сталевим валом, має повністю нарізну внутрішню поверхню та щільно прилягає до сталевої тягової вилки для забезпечення точного механічного з'єднання.



Високоточна інженерія

Редуктори виготовлені тільки з високоякісних матеріалів, як-от алюміній, сталь, чавун і бронза. Зубчасті передачі з кулькопідшипниками з подвійним захистом забезпечують абсолютну точність між осями.



Важіль розблокування із замком і ключем

Ексцентриковий важіль розблокування розроблене з практичним і міцним замковим циліндром із ключем. Система розблокування використовує механізм із двома важелями для легкого і простого застосування в разі потреби.



Просте встановлення за допомогою одного 3-дротового кабелю

3-контактна клемна колодка забезпечує швидке, просте та легке під'єднання двигуна до цифрового контролеру за допомогою одного 3-дротового кабелю.



Регульовані монтажні кронштейни з гвинтовим кріпленням

Безщітковий привод BE20 обладнаний регульованими монтажними кронштейнами з гвинтовим кріпленням, що робить його ще швидшим і простішим у встановленні.

Кронштейни виготовлені з поцинкованої сталі, що забезпечує чудову довговічність і надійну фіксацію двигуна. Збірна конструкція заднього кронштейна пропонує на вибір 5 попередньо заданих положень регулювання.



Безщітковий мотор із цифровим керуванням

Безщітковий двигун розроблений на основі дії постійного магнітного поля, у якому всередині ротора використовуються ніодимові магніти. Інноваційні обмотки статора з живленням від цифрового синусоїдальної трифазної системи живлення низької напруги (24 В постійного струму/36 В постійного струму) роблять двигун надзвичайно компактним. Електромотор працює без нагрівання, що робить його ідеальним для надзвичайно інтенсивного використання й дуже енергоефективним.



Регульовані обмежувачі положення відкриття й закриття воріт

Електропривод двостулкових воріт BE20 обладнаний на заводі двома титаново-алюмінієвими обмежувачами положення відкривання та закриття воріт. Обидва обмежувачі регульовані та мають повністю нарізну внутрішню поверхню, яка утворює міцне механічне з'єднання з гвинтовою черв'ячною передачею. Положення обмежувачів легко регулюється навіть після встановлення приводу, просто знявши алюмінієву кришку.



Знімні захисні щітки

Екструдований алюмінієвий корпус має дві спеціальні напрямні для щіток, які захищають гвинтову передавання. Щітки знімні та легко можуть бути замінені без демонтажу приводу.



Елегантна, посилена алюмінієва кришка

Кришка, що закриває гвинтову передавання, виготовлене з анодованого алюмінію й має безліч точок посилення по всій довжині. Кришка надійно кріпиться до корпусу двигуна за допомогою болтів, які перетинають усю ширину корпусу.



Мікропроцесорний блок керування

Просте під'єднання безщіткового двигуна до блока керування за допомогою тільки одного 3-дротового кабелю забезпечується повністю цифровий мікропроцесорний   автоматичною системою.



Багатофункціональний цифровий дисплей

4-розрядний цифровий дисплей з 6 функціональними клавішами, дає змогу переглядати всі параметри системи, змінювати їх значення, перевіряти повідомлення про помилки та стан входів, а також виконувати всі етапи навчання блока керування.



4- секторний цифровий перетворювач Mosfet

У цифровому контролері керування трифазним двигуном використовуються надзвичайно потужний і революційний синусоїдальний цифровий інвертор із регулятором на 12 Mosfet транзисторах.


Технічні характеристики



Модель

BE20/200

BE20/200/HS

BE20/400

Максимальна довжина стулки

2,5 м

2,5 м

4,5 м

Напруга живлення

230 В  50 Гц

230 В 50 Гц

230 В 50 Гц

Напруга живлення мотора

24В

36В

36В

Потужність

200 Вт

200 Вт

200 Вт

Интенсиво, сть

100%

100%

100%

Частота використання циклов на добу

800

800

1000

Осьове навантаження

100 ÷ 2200Н

100 ÷ 2200Н

100 ÷ 2200Н

Рабоча тємпература

-20 ÷ +55 C°

-20 ÷ +55 C°

-20 ÷ +55 C°

Стенень захисту

IP43

IP43

IP43

Тип редуктора

Нереверсивний

Нереверсивний

Нереверсивний

Швидкість маневріва

1,66 см/с

3 см/с

1,66 см/с

Час відкривання на 90 °

15 ÷ 25 с

10 ÷ 15 с

17 ÷ 26 с

Довжина ходу

400 мм

400 мм

520 мм

Блок керування

B70/2DC/BOX

EDGE1/BOX

EDGE1/BOX

Кінцевий вимикач

2 хутро. обмежувача

2 хутро. обмежувача

2 хутро. обмежувача

ЕНкодер

Цифровий

Цифровий

Цифровий

Вага

8,0 кг

8,0 кг

8,5 кг

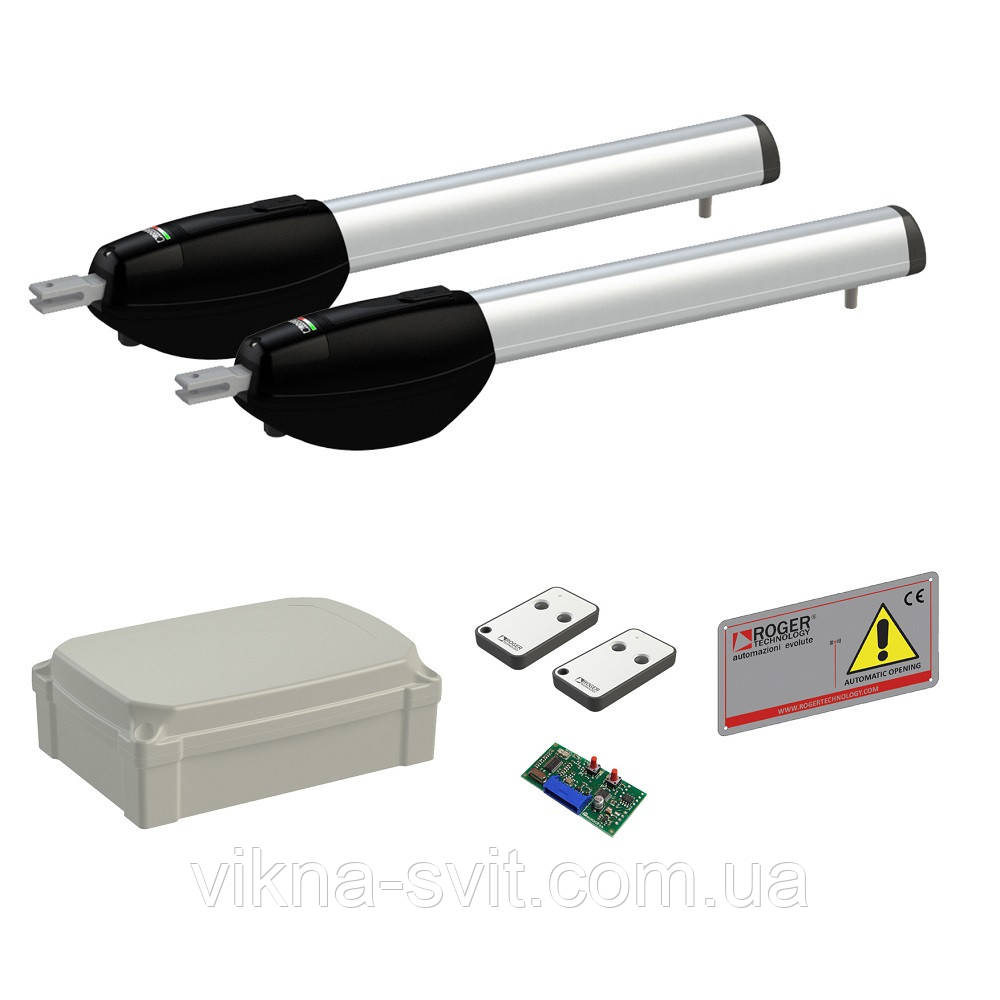

Комплектація:

  • електромеханічні приводи BRUSHLESS BE20/200 — 2 шт.
  • блок керування B70/2DC/BOX — 1 шт.
  • приймач внутрішній 2х канальний H93/RX22A/I — 1 шт.
  • пульт радіокерування 2х канальний E80/TX52R/2 — 2 шт.


Характеристики
Основні
ВиробникRoger Technology
Користувацькі характеристики
Блок управлінняB70/2DC/BOX
Вага8,0 кг
Час відкривання на 90 °15 ÷ 25 з
Довжина ходу400 мм
Інтенсивність100%
Кінцевий вимикач2 хутро. обмежувача
Максимальна довжина стулки2,5 м
МодельBE20/200 GO
Потужність200Вт
Напруга живлення230В 50Гц
Напруга живлення двигуна24В
Осьове навантаження100 ÷ 2200Н
Робоча температура-20 ... +55 C°
Швидкість маневру1,66 см/с
Ступінь захистуIP43
Тип редуктораНереверсивний
Частота використання циклів у добу800
ЕнкодерЦифровий
Інформація для замовлення
  • Ціна: Ціну уточнюйте
